รายละเอียดสินค้า:
|
| เทคโนโลยี: | ฟิล์มบาง | ช่วงพิกัดกำลัง: | 1/8W ถึง 5W |
|---|---|---|---|
| ช่วงค่าความต้านทาน: | 0Ω ถึง 22MΩ | ความอดทน: | ±2%, ±5% |
| เครื่องหมาย: | รหัสสี | ||
| แสงสูง: | ตัวต้านทานฟิล์มคงที่ 1/8W,ตัวต้านทานฟิล์มคงที่ไร้สารตะกั่ว,ตัวต้านทานฟิล์มคาร์บอนตามแนวแกน |
||
ตัวต้านทานแบบฟิล์มคาร์บอนแบบแกน CF อัตรากำลังตั้งแต่ 1/8W ถึง 5W ไร้สารตะกั่วตัวต้านทานแบบฟิล์มหนาแบบไม่เหนี่ยวนำ
โครงสร้าง:
1.ZENITHSUN ตัวต้านทานฟิล์มคาร์บอนเป็นชั้นคาร์บอนบาง ๆ ที่สปัตเตอร์ (การสะสมของสุญญากาศ) บนแกนเซรามิกทรงกระบอก ความบริสุทธิ์สูงฟิล์มคาร์บอนที่สะสมอยู่จะถูกทำให้เสื่อมสภาพโดยการเก็บรักษาไว้ที่อุณหภูมิต่ำเป็นเวลานานส่งผลให้มีความแม่นยำมากขึ้นสำหรับตัวต้านทาน
2. ที่ปลายทั้งสองด้านของฟิล์มคาร์บอน ฝาครอบโลหะถูกกดด้วยสายนำการเชื่อมต่อ
3. ความต้านทานที่ต้องการทำได้โดยการตัดช่องรูปเกลียวในชั้นโลหะบาง ๆ
4.ตัวต้านทาน ZENITHSUN CF ถูกเคลือบด้วยชั้นเคลือบหลายชั้นที่อบแยกกันการเคลือบป้องกันความชื้นและความเค้นทางกล
5.ค่าตัวต้านทานถูกทำเครื่องหมายด้วยแถบรหัสสี
ลักษณะเฉพาะ:
1. ความน่าเชื่อถือ
2. ความจุต่ำ
3. ความเหนี่ยวนำต่ำประสิทธิภาพความถี่สูงที่ดี
4. เสียงรบกวนต่ำ
แอปพลิเคชัน:
การใช้งานทั่วไปสำหรับตัวต้านทานฟิล์มคาร์บอน ZENITHSUN นั้นอยู่ในการใช้งานแรงดันสูงและอุณหภูมิสูงแรงดันใช้งานสูงสุด 15 kV ที่มีอุณหภูมิปกติ 350 °C เป็นไปได้สำหรับตัวต้านทานแบบฟิล์มคาร์บอน. ตัวอย่างการใช้งาน ได้แก่ อุปกรณ์จ่ายไฟแรงสูง เรดาร์ เอ็กซ์เรย์ และเลเซอร์
ข้อมูลจำเพาะ:
| รายการทดสอบ | เงื่อนไขการทดสอบ | ประสิทธิภาพ |
| ค่าสัมประสิทธิ์อุณหภูมิ | ทดสอบค่าความต้านทานที่อุณหภูมิปกติและอุณหภูมิปกติที่เพิ่ม 100 ℃ คำนวณต่อ ℃ อัตราการเปลี่ยนแปลงค่าความต้านทาน | -1000ppm/℃ ถึง +350ppm/℃ |
| อุณหภูมิช่วง | / | -55℃~155℃ |
| เกินเวลาสั้น ๆ | แรงดันไฟฟ้า 2.5×rated หรือ Max.overload voltage (รับค่าที่ต่ำกว่า) เป็นเวลา 5 วินาที | △R≤±(1%R0+0.05Ω) |
| ชีพจรเกินพิกัด | ที่แรงดันไฟพิกัด 4× หรือแรงดันไฟเกิน Max.pulse (ลดต่ำลง) เป็นเวลา 5 วินาที | △R≤±(1%R0+0.05Ω) |
| ความต้านทานต่อความร้อนจากการบัดกรี | จุ่มลงในเตาดีบุก 350±10℃ เป็นเวลา 2-3 วินาที | △R≤±(0.5%R0+0.05Ω) |
| ความสามารถในการบัดกรี | จุ่มลงในเตาดีบุก 245±5℃ เป็นเวลา 2-3 วินาที | พื้นที่บัดกรีมากกว่า 95% |
| โหลดชีวิตในความชื้น | พิกัดแรงดันไฟเกินหรือแรงดันใช้งานสูงสุด (ลดต่ำลง) เป็นเวลา 1,000 ชั่วโมง (เปิด 1.5 ชั่วโมงและปิดครึ่งชั่วโมง) ที่ 40±2℃ และความชื้นสัมพัทธ์ 90%-95% | △R≤±(2%R0+0.1Ω) |
| โหลดชีวิตในความร้อน | พิกัดแรงดันไฟเกินหรือแรงดันใช้งานสูงสุด (ลดต่ำลง) เป็นเวลา 1,000 ชั่วโมง (เปิด 1.5 ชั่วโมงและปิดครึ่งชั่วโมง) ที่ 70±2 ℃ | △R≤±(2%R0+0.05Ω) |
| แรงดันฉนวน | DC 1/4W 1/2W :250V 1W 2WS:350V 2W 3WS 3W:500V | ไม่พัง ไม่วาบไฟ |
| วัฏจักรอุณหภูมิ | ที่อุณหภูมิ -55℃ เป็นเวลา 30 นาที จากนั้นที่ +25℃ เป็นเวลา 10-15 นาที จากนั้นที่ +155% เป็นเวลา 30 นาที จากนั้นที่ +25℃ เป็นเวลา 10-15 นาที รวมทั้งหมด 5 รอบ | △R≤±(5%R0+0.05Ω) |

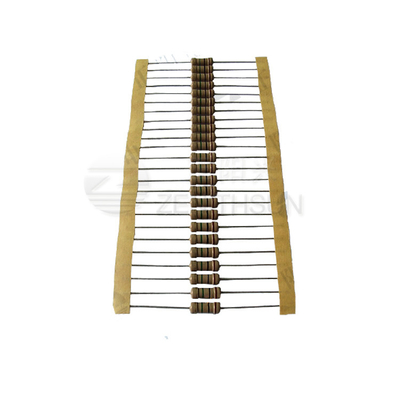

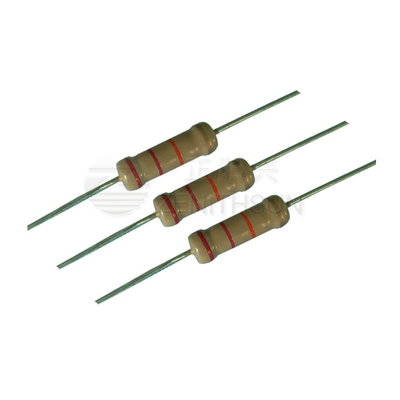

ภาพ:
