รายละเอียดสินค้า:
|
| เทคโนโลยี: | ฟิล์มบาง | ช่วงพิกัดกำลัง: | 1/8W ถึง 3W |
|---|---|---|---|
| ช่วงค่าความต้านทาน: | 0.1Ω ถึง 22MΩ | ความอดทน: | ±0.1%, ±0.25%, ±0.5%, ±1%, ±2%, ±5% |
| เครื่องหมาย: | แหวนสี | ||
| แสงสูง: | ตัวต้านทานฟิล์มคงที่ความแม่นยำสูง,ตัวต้านทานฟิล์มคงที่ 3W,ตัวต้านทานฟิล์มโลหะ MF |
||
ตัวต้านทานแบบฟิล์มโลหะ MF, ตัวต้านทานความแม่นยำสูง, 1/8W ถึง 3W
โครงสร้าง:
1.ZENITHSUN ตัวต้านทานแบบฟิล์มโลหะเป็นชั้นโลหะบาง ๆ ที่มีการสปัตเตอร์ (การสะสมของสุญญากาศ) บนแกนเซรามิกทรงกระบอก ความบริสุทธิ์สูงโลหะที่ฝากไว้นั้นมีอายุเกินจริงโดยการเก็บรักษาไว้เป็นเวลานานที่อุณหภูมิต่ำส่งผลให้มีความแม่นยำมากขึ้นสำหรับตัวต้านทานวัสดุต้านทานมักเป็นนิกเกิลโครเมียม (NiCr) แต่สำหรับการใช้งานพิเศษ โลหะผสมอื่นๆ ถูกนำมาใช้ เช่น ดีบุกและพลวง ทองกับแพลตตินัม และแทนทาลัมไนไตรด์
2. ที่ปลายทั้งสองของ ZENITHSUN Metal Film ฝาครอบโลหะถูกกดด้วยสายต่อ
3. ความต้านทานที่ต้องการทำได้โดยการตัดช่องรูปเกลียวในชั้นโลหะบาง ๆ
4.ตัวต้านทาน ZENITHSUN MF ถูกเคลือบด้วยชั้นเคลือบหลายชั้นที่อบแยกกันการเคลือบป้องกันความชื้นและความเค้นทางกล
5.ค่าตัวต้านทานถูกทำเครื่องหมายด้วยแถบรหัสสี
ลักษณะเฉพาะ:
1. ความน่าเชื่อถือ
2.TCR ต่ำ: ±50ppm/℃ ถึง 100ppm/℃
3. ความแม่นยำสูง: ±0.1%, ±0.25%, ±0.5%, ±1%, ±2%, ±5%
4. เสียงรบกวนต่ำ
5.ความเป็นเส้นตรงสูง
6.ค่าสัมประสิทธิ์แรงดันต่ำ
แอปพลิเคชัน:
ในวงจรที่มีความทนทานสูง ค่าสัมประสิทธิ์อุณหภูมิต่ำ และคุณสมบัติเสียงรบกวนต่ำ มักใช้ตัวต้านทานแบบฟิล์มโลหะ ZENITHSUNตัวอย่างการใช้งาน ได้แก่ ฟิลเตอร์แอ็คทีฟหรือวงจรบริดจ์
ข้อมูลจำเพาะ:
| รายการทดสอบ | เงื่อนไขการทดสอบ | ประสิทธิภาพ |
| ค่าสัมประสิทธิ์อุณหภูมิ | ทดสอบค่าความต้านทานที่อุณหภูมิปกติและอุณหภูมิปกติที่เพิ่ม 100 ℃ คำนวณต่อ ℃ อัตราการเปลี่ยนแปลงค่าความต้านทาน | ±50ppm/℃ ถึง 100ppm/℃ |
| อุณหภูมิช่วง | / | -55℃~200℃ |
| เกินเวลาสั้น ๆ | แรงดันไฟฟ้า 2.5×rated หรือ Max.overload voltage (รับค่าที่ต่ำกว่า) เป็นเวลา 5 วินาที | △R≤±(0.5%R0+0.05Ω) |
| ชีพจรเกินพิกัด | ที่แรงดันไฟฟ้า 4×rated หรือ Max.pulse แรงดันไฟเกิน (รับค่าที่ต่ำกว่า) เป็นเวลา 5 วินาที | △R≤±(1%R0+0.05Ω) |
| ความต้านทานต่อความร้อนจากการบัดกรี | จุ่มลงในเตาดีบุก 350±10℃ เป็นเวลา 2-3 วินาที | △R≤±(0.5%R0+0.05Ω) |
| ความสามารถในการบัดกรี | จุ่มลงในเตาดีบุก 245±5℃ เป็นเวลา 2-3 วินาที | พื้นที่บัดกรีมากกว่า 95% |
| โหลดชีวิตในความชื้น | พิกัดแรงดันไฟเกินหรือแรงดันใช้งานสูงสุด (ลดต่ำลง) เป็นเวลา 1,000 ชั่วโมง (เปิด 1.5 ชั่วโมงและปิดครึ่งชั่วโมง) ที่ 40±2℃ และความชื้นสัมพัทธ์ 90%-95% | △R≤±(2%R0+0.1Ω) |
| โหลดชีวิตในความร้อน | พิกัดแรงดันไฟเกินหรือแรงดันใช้งานสูงสุด (ลดต่ำลง) เป็นเวลา 1,000 ชั่วโมง (เปิด 1.5 ชั่วโมงและปิดครึ่งชั่วโมง) ที่ 70±2 ℃ | △R≤±(2%R0+0.05Ω) |
| แรงดันฉนวน | DC 1/4W 1/2W :250V 1W 2WS:350V 2W 3WS 3W:500V | ไม่พัง ไม่วาบไฟ |
| วัฏจักรอุณหภูมิ | ที่อุณหภูมิ -55℃ เป็นเวลา 30 นาที จากนั้นที่ +25℃ เป็นเวลา 10-15 นาที จากนั้นที่ +155% เป็นเวลา 30 นาที จากนั้นที่ +25℃ เป็นเวลา 10-15 นาที รวมทั้งหมด 5 รอบ | △R≤±(5%R0+0.05Ω) |

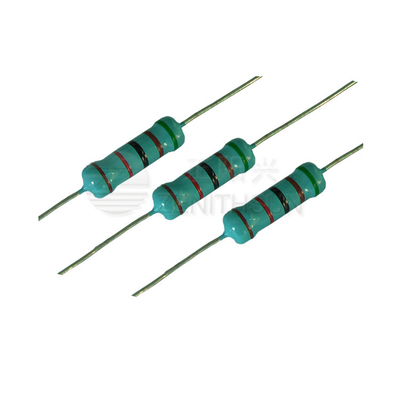

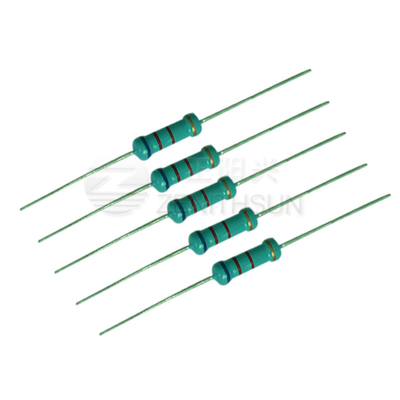

ภาพ:
