รายละเอียดสินค้า:
|
| กำลังไฟพิกัด: | 1/4W-5W | ความต้านทาน: | 10Ω - 500MΩ |
|---|---|---|---|
| ความอดทน: | ±2%,±5%,±10% | สี: | สีเหลือง |
| ค่าสัมประสิทธิ์อุณหภูมิ: | 50PPM-100PPM | นำออก: | ชุบดีบุก |
| แสงสูง: | ตัวต้านทานแบบไม่เหนี่ยวนำ 3W,ตัวต้านทานแบบไม่เหนี่ยวนำ 100M J,ตัวต้านทานไฟฟ้าแรงสูงแบบไม่เหนี่ยวนำไฟฟ้าแรงสูง |
||
3W100M J ตัวต้านทานแบบแบนแรงดันสูงแบบไม่เหนี่ยวนำที่มีความแม่นยำสูงพร้อมTC .ต่ำ
โครงสร้าง :
1. ฟิล์มตัวต้านทานที่มีสารละลายรูทีเนียมโลหะมีค่าพร้อมคุณสมบัติทางไฟฟ้าที่เสถียร
2. กระบวนการทางเทคโนโลยี: อิเล็กโทรดการพิมพ์อิเล็กโทรดการพิมพ์ตัวต้านทานการเผาผนึกตัวต้านทานการพิมพ์การเผาผนึกสื่อการพิมพ์ขนาดกลางจากนั้นการปรับความต้านทานการเชื่อมการห่อหุ้มและกระบวนการอื่น ๆ
3. แช่ในน้ำมันอิเล็กทริกหรืออีพอกซีเรซินเพื่อผลลัพธ์การใช้งานที่ดีที่สุด
คุณสมบัติ:
1. ตัวแบ่งไฟฟ้าแรงสูงแบบแบนพร้อมการออกแบบที่ไม่เหนี่ยวนำที่เป็นกรรมสิทธิ์มีความแม่นยำสูงอัตราส่วน TC ต่ำ
2.Low ค่าสัมประสิทธิ์อุณหภูมิ, ค่าสัมประสิทธิ์แรงดันไฟฟ้าต่ำ, ความเสถียรสูง, เคลือบซิลิโคนอุณหภูมิสูง;
3. วัสดุตะกั่ว: ทองแดง, ชุบดีบุก;
ข้อมูลจำเพาะ:
| ลักษณะการปฏิบัติงาน | ||
| ทดสอบ | เงื่อนไขการทดสอบ | ผลการทดสอบ |
| ความทนทานต่อความต้านทาน | แรงดันทดสอบ ≤3V อุณหภูมิแวดล้อม 25℃ | B---C--D---F---G---J--K |
| ค่าสัมประสิทธิ์อุณหภูมิ | R0: อุณหภูมิห้อง (T0) ค่าความต้านทาน R1: อุณหภูมิห้อง T0 + 100 ℃ (T1) ค่าความต้านทาน |
±15~±1000PPM/℃ |
| เกินเวลาสั้น ๆ | กำลังไฟ 5 เท่า เป็นเวลา 5 วินาที แต่ไม่เกิน 1.5 เท่า Umax | △R≤±(0.2％+0.1Ω) |
| ความต้านทานของฉนวน | 1000V DC | ≥10GΩ1นาที |
| โหลดชีวิต | ที่แรงดันไฟฟ้า 90 นาที "เปิด" 30 นาที "ปิด" รวม 1,000 ชั่วโมง | △R≤±(0.5％+0.1Ω) |
| ความต้านทานต่อความชื้น | อุณหภูมิ:40±2℃ ,ความชื้น:90％-95％.240ชั่วโมง | △R≤±(0.4％+0.1Ω) |
| ทนต่ออุณหภูมิสูง/ต่ำ | เก็บที่อุณหภูมิ - 65 ℃ ~ 155 ℃ สำหรับ 2H วน 5 ครั้ง | △R≤±(0.2%+0.1Ω) |
| อุณหภูมิในการทำงาน | -55℃～125℃ | / |
การใช้งาน:
ใช้กันอย่างแพร่หลายในอุปกรณ์ไฟฟ้าแรงสูง, CT ทางการแพทย์และเครื่อง X-ray, อุปกรณ์ทดสอบไฟฟ้าแรงสูง, แหล่งจ่ายไฟแรงสูง, อุปกรณ์สูญญากาศ, ตัวแบ่งแรงดันไฟฟ้า, วงจรไฟฟ้าแรงสูง, วงจรปล่อยตัวเก็บประจุ, วงจรบัฟเฟอร์แรงสูง, อุปกรณ์ป้องกันสิ่งแวดล้อม ฯลฯ .

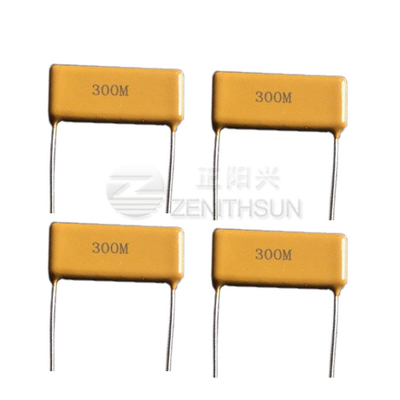

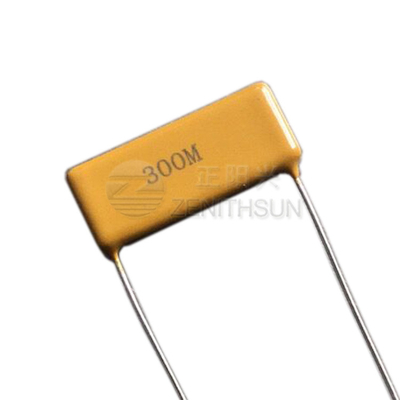

ภาพสินค้า:
