รายละเอียดสินค้า:
|
| กำลังไฟพิกัด: | 10w | ความต้านทาน: | 10KΩ - 500MΩ |
|---|---|---|---|
| ความแม่นยำแน่นอน: | ±0.5% -±5% | สี: | สีดำ |
| ค่าสัมประสิทธิ์อุณหภูมิ: | 10PPM-25PPM | ความแม่นยำสัมพัทธ์: | ±0.1% ,0.5% |
| แสงสูง: | ตัวต้านทานตัวแบ่งแรงดันสูงแบบไม่เหนี่ยวนำ,ตัวต้านทานตัวแบ่งแรงดันสูงแบบแม่นยำสูง,ตัวต้านทาน TCR แบบไม่เหนี่ยวนำต่ำ |
||
ตัวต้านทานตัวแบ่งแรงดันสูงแบบไม่เหนี่ยวนำที่มีความแม่นยำ TCR ต่ำ
โครงสร้าง :
1. การพิมพ์สกรีน, ชั้นพิมพ์ฟิล์มตัวต้านทานที่มีความหนาหลายสิบไมครอน, เผาที่อุณหภูมิ
เมทริกซ์เป็นเซรามิกอะลูมิเนียมออกไซด์ 95% มีการนำความร้อนที่ดีและมีความแข็งแรงเชิงกลสูง
ฟิล์มต้านทานพร้อมสารละลายรูทีเนียมโลหะมีค่าพร้อมคุณสมบัติทางไฟฟ้าที่เสถียร
2. กระบวนการทางเทคโนโลยี: อิเล็กโทรดอิเล็กโทรดการพิมพ์อิเล็กโทรดการเผาผนึกตัวต้านทานการพิมพ์การเผาขนาดกลางการพิมพ์
การเผาผนึกปานกลาง การปรับความต้านทาน การเชื่อม การห่อหุ้ม และกระบวนการอื่นๆ
คุณสมบัติ:
1. ความแม่นยำสูง, ค่าสัมประสิทธิ์อุณหภูมิต่ำ, ตัวแบ่งแรงดันสูงที่แม่นยำ;
2. แช่ในน้ำมันอิเล็กทริกหรืออีพอกซีเรซินเพื่อผลลัพธ์การใช้งานที่ดีที่สุด
2.Non-Inductive,Resistance-high voltage,ขนาดเล็ก,high power,long life,moisture resistance,high Stable;
3.ชั้นนำขั้วสายฟ้า/ฝาท้ายสกรู;
ข้อมูลจำเพาะ:
| ลักษณะการปฏิบัติงาน | ||
| ทดสอบ | เงื่อนไขการทดสอบ | ผลการทดสอบ |
| ความทนทานต่อความต้านทาน | แรงดันทดสอบ ≤3V อุณหภูมิแวดล้อม 25℃ | B---C--D---F---G---J--K |
| ค่าสัมประสิทธิ์อุณหภูมิ | R0: อุณหภูมิห้อง (T0) ค่าความต้านทาน R1: อุณหภูมิห้อง T0 + 100 ℃ (T1) ค่าความต้านทาน |
±15~±1000PPM/℃ |
| เกินเวลาสั้น ๆ | กำลังไฟ 5 เท่า เป็นเวลา 5 วินาที แต่ไม่เกิน 1.5 เท่า Umax | △R≤±(0.2％+0.1Ω) |
| ความต้านทานของฉนวน | 1000V DC | ≥10GΩ1นาที |
| โหลดชีวิต | ที่แรงดันไฟฟ้า 90 นาที "เปิด" 30 นาที "ปิด" รวม 1,000 ชั่วโมง | △R≤±(0.5％+0.1Ω) |
| ความต้านทานต่อความชื้น | อุณหภูมิ:40±2℃ ,ความชื้น:90％-95％.240ชั่วโมง | △R≤±(0.4％+0.1Ω) |
| ทนต่ออุณหภูมิสูง/ต่ำ | เก็บที่อุณหภูมิ - 65 ℃ ~ 155 ℃ สำหรับ 2H วน 5 ครั้ง | △R≤±(0.2%+0.1Ω) |
| อุณหภูมิในการทำงาน | -55℃～125℃ | / |
การใช้งาน:
ใช้กันอย่างแพร่หลายในอุปกรณ์ไฟฟ้าแรงสูง, CT ทางการแพทย์และเครื่อง X-ray, อุปกรณ์ทดสอบไฟฟ้าแรงสูง, แหล่งจ่ายไฟแรงสูง, อุปกรณ์สูญญากาศ, ตัวแบ่งแรงดันไฟฟ้า, วงจรไฟฟ้าแรงสูง, วงจรปล่อยตัวเก็บประจุ, วงจรบัฟเฟอร์แรงสูง, อุปกรณ์ป้องกันสิ่งแวดล้อม, ไฟฟ้าสถิต อุปกรณ์กำจัดฝุ่น ระบบไฟฟ้า ฯลฯ

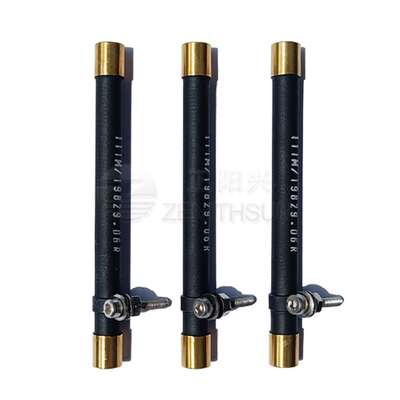

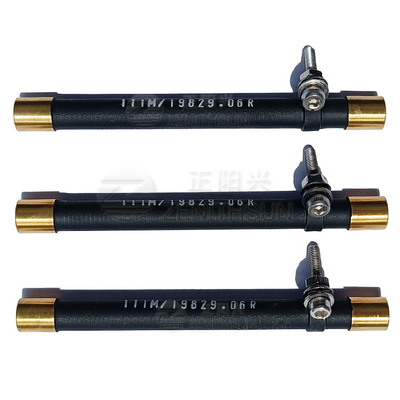

ภาพสินค้า:
