รายละเอียดสินค้า:
|
| กำลังไฟพิกัด: | 10W-15W,20-25W | ค่าความต้านทาน: | 0.5-220kohm |
|---|---|---|---|
| ความอดทน: | 5% | สี: | สีขาว |
| TCR: | ± ~ 260PPM | ความต้านทานของฉนวน: | 500VDC |
| แสงสูง: | ตัวต้านทานแผลลวดซีเมนต์เซรามิก,ตัวต้านทานบาดแผลลวดปรับแรงดันไฟฟ้า,ตัวต้านทานการชาร์จลวดบาดแผล |
||
การชาร์จตัวต้านทานแบบลวดพันเซรามิกซีเมนต์สำหรับการปรับแรงดันไฟ
โครงสร้าง:
1.ZENITHSUN ตัวต้านทานการชาร์จเป็นแกนเซรามิกที่มีลวดพันขดลวดต้านทาน (ตัวต้านทานปรับแรงดันไฟฟ้าทำจากแกนตัวต้านทานฟิล์มโลหะออกไซด์ แทนที่จะเป็นแกนตัวต้านทานการพันด้วยลวด) ใส่แกนต้านทานการพันของลวดลงในขนาดและรูปร่างที่แตกต่างกัน เปลือกเซรามิก, ปิดผนึกด้วยสารตัวเติมอิเล็กทรอนิกส์ซีเมนต์ทนความร้อนพิเศษที่ไม่ติดไฟ โดยการทำให้แห้งตามธรรมชาติในที่ร่มและอบที่อุณหภูมิสูง
2.สำหรับค่าความต้านทานสูง สายไฟจะถูกแทนที่ด้วยฟิล์มโลหะออกไซด์
3. ตัวต้านทานการชาร์จได้รับการออกแบบมาเพื่อชาร์จตัวเก็บประจุเก็บพลังงานอย่างช้าๆ เมื่อเปิดเครื่องแปลงความถี่ซึ่งเรียกอีกอย่างว่าตัวต้านทานบัฟเฟอร์
4. ตัวต้านทานปรับแรงดันไฟฟ้าที่มีการนำออกมาในรูปของปลายวงกลมหรือปลายสี่เหลี่ยม
5.หน้าที่หลักของตัวต้านทานปรับแรงดันไฟคือการใช้หลักการแบ่งแรงดันเพื่อให้แน่ใจว่าแรงดันไฟบนตัวเก็บประจุแต่ละตัวเท่ากัน
6.Power Range: 5W-25W สำหรับตัวต้านทานปรับแรงดันไฟ, 20W-80W สำหรับตัวต้านทานการชาร์จ;
7.ทนต่อแรงกระแทกสูง ฉนวนสูง พิเศษสำหรับเซิร์ฟเวอร์แปลงความถี่
คุณสมบัติ:
1.ขนาดเล็ก ทนต่อแรงสั่นสะเทือน ความชื้น และความร้อน การกระจายที่ดี เสียงต่ำ และไม่มีการเปลี่ยนแปลงค่าความต้านทานประจำปี ราคาต่ำ
2.ZENITHSUN พร้อมที่จะออกแบบและผลิตส่วนประกอบที่กำหนดเองเพื่อตอบสนองความต้องการด้านการออกแบบและความน่าเชื่อถือมากมาย
3.ติดต่อเราตามความต้องการเฉพาะของคุณ
4.สอดคล้องกับมาตรฐาน ROHS และมาตรฐานที่ไม่ใช่ตะกั่ว
ข้อมูลจำเพาะ:
| ลักษณะการปฏิบัติงาน | ||
| ทดสอบ | เงื่อนไขการทดสอบ | ผลการทดสอบ |
| ความทนทานต่อความต้านทาน | แรงดันทดสอบ ≤3V อุณหภูมิแวดล้อม 25℃ | ±1％,±5％,±10％ |
| ค่าสัมประสิทธิ์อุณหภูมิ | R0: อุณหภูมิห้อง (T0) ค่าความต้านทาน R1: อุณหภูมิห้อง T0 + 100 ℃ (T1) ค่าความต้านทาน |
±300PPM/℃ สูงสุด |
| แรงดันฉนวน | 1KV DC 60s | ไม่มีวาบไฟไม่เสียหาย |
| ความต้านทานของฉนวน | 500V DC | 1000MΩ1นาที |
| เกินเวลาสั้น ๆ | กำลังไฟ 10 เท่าสำหรับ 5s (KN); 2.5 กำลังไฟสำหรับ 5s (MO) |
△R≤±(2％+0.1Ω) |
| ความต้านทานต่อความชื้น | อุณหภูมิ:40±2℃ ,ความชื้น: 90％-95％.1000ชั่วโมง | △R≤±(2％+0.1Ω) |
| โหลดชีวิต | อุณหภูมิ:40±2℃,ความชื้น: 90％-95％,แรงดันไฟฟ้า 1.5hours 30 นาที "ปิด" ต่อเนื่อง 1000 ชั่วโมง |
△R≤±(5％+0.1Ω) |
| ทนความร้อน | อุณหภูมิดีบุก:350±10℃, เวลา::3±0.5s, ความลึกในการแช่: ระยะห่างจากตัวส่วนประกอบ 2±0.5mm | △R≤± (1％+0.05Ω) |
| ความสามารถในการบัดกรี | อุณหภูมิดีบุก:235±5℃,เวลา::3±0.5s | พื้นที่บัดกรี≥95% |
| ไม่ติดไฟ | กำลังไฟ 5 เท่า/10 ครั้ง/16 เท่า แรงดันไฟฟ้ากระแสสลับ 5 นาที | โดยไม่ต้องเผาไหม้อนุญาตให้เปิดวงจร |
การใช้งาน:
ฉนวนที่สมบูรณ์แบบเหมาะสำหรับแผงวงจรพิมพ์, อุปกรณ์จ่ายไฟ, ตัวแบ่งแรงดัน, ตัวควบคุมมอเตอร์, การใช้งานยานยนต์, วงจรไฟฟ้ากำลัง

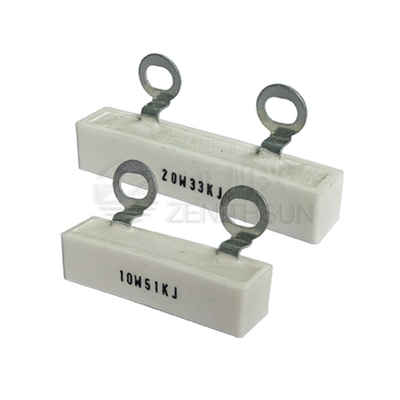

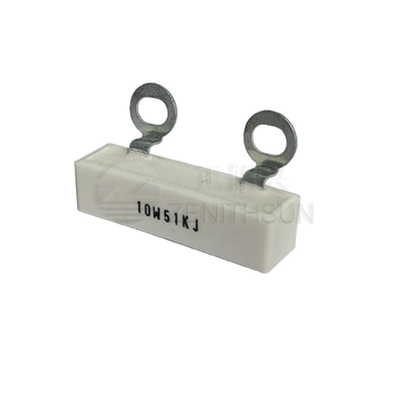

ภาพสินค้า :
