รายละเอียดสินค้า:
|
| กำลังไฟพิกัด: | 10W-500W | ความต้านทาน: | 0.1Ω - 100KΩ |
|---|---|---|---|
| ความอดทน: | ±5%,±10% | สี: | ทอง |
| เป็นผู้นำออก: | หมุด/ตัวเชื่อม/bolt | TCR: | 100PPM-400PPM |
| แสงสูง: | ตัวต้านทานกำลังสูงแบบหุ้มด้วยโลหะ,ตัวต้านทานกำลังแรงสูงแบบเบรกแบบไดนามิก,ตัวต้านทานแบบหุ้มด้วยโลหะ |
||
ตัวต้านทานการเบรกแบบไดนามิกที่หุ้มด้วยลวดโลหะกำลังสูง
โครงสร้าง :
1. ส่วนประกอบหลักของตัวต้านทานทำมาจากวัสดุที่เป็นฉนวนและทนต่ออุณหภูมิสูงเป็นโครงสร้างตัวต้านทาน พันกันอย่างสม่ำเสมอด้วยสายโลหะผสมคุณภาพสูง เปลือกอลูมิเนียมที่ทำจากโลหะในกระถางที่มีการวางอิเล็กทรอนิกส์ที่ไม่ติดไฟเป็นฉนวนสูง เพื่อให้เปลือกอลูมิเนียมและ ส่วนประกอบหลักที่มีความต้านทานถูกรวมเข้าด้วยกันอย่างใกล้ชิดจนกลายเป็นของแข็ง ไม่ได้รับผลกระทบจากอากาศภายนอก การสั่นสะเทือนและฝุ่นละออง ความเสถียรสูงและการนำความร้อน
2.เปลือกอลูมิเนียมทำจากอลูมิเนียมอุตสาหกรรม 6063 คุณภาพสูง และพื้นผิวเป็น anodized อุณหภูมิสูงเพื่อให้ได้ลักษณะที่น่าสนใจและการกระจายความร้อนที่ดี
คุณสมบัติ:
1. ลักษณะที่น่าสนใจและติดตั้งง่าย
2. ความมั่นคงสูง ทนต่อแรงกระแทก ความน่าเชื่อถือดี และความสม่ำเสมอสูง
3. สิ้นสุดขาออก: ขั้วต่อโลหะหรือการเชื่อมต่อแบบเกลียว
4.อุปนัยหรือไม่อุปนัยใช้ได้
5.25W ~ 50W ใช้ในอุตสาหกรรมหลอดไฟ LED ยานยนต์
50W, 100W & 250W ใช้ในอุตสาหกรรมเตาความถี่กลาง
6. ใช้สำหรับการโหลด, เบรก, ชีพจร, การชาร์จ, การคายประจุ, การเริ่มต้น, การบัฟเฟอร์, การคายประจุ, ect
ข้อมูลจำเพาะ:
| ลักษณะการปฏิบัติงาน | ||
| ทดสอบ | เงื่อนไขการทดสอบ | ผลการทดสอบ |
| ความทนทานต่อความต้านทาน | แรงดันทดสอบ ≤3V อุณหภูมิแวดล้อม 25℃ | ข---ด---ฟ---จี---เจ--เค |
| ค่าสัมประสิทธิ์อุณหภูมิ | R0: อุณหภูมิห้อง (T0) ค่าความต้านทาน R1: อุณหภูมิห้อง T0 + 100 ℃ (T1) ค่าความต้านทาน |
±100~±250PPM/℃ |
| จัดอันดับโหลด | 40 ℃, แรงดันไฟฟ้า, 1 ชั่วโมง | △R≤±(3％+0.1Ω) |
| เกินเวลาสั้น ๆ | กำลังไฟ 5 เท่า เป็นเวลา 10 วินาที กำลังไฟ 10 เท่า เป็นเวลา 5 วินาที กำลังไฟ 25 เท่า สำหรับ 1 วินาที | △R≤±(2％+0.1Ω) |
| อิเล็กทริกทนต่อแรงดันไฟฟ้า | 2 เท่า พิกัดแรงดันไฟฟ้า +1kv AC 60s (พร้อมสายดิน) กระแสไฟรั่ว 2.5mA ; 2 เท่า พิกัดแรงดันไฟฟ้า +2kv AC 60s (พร้อมสายดิน), กระแสไฟรั่ว 2.5mA ; |
△R≤±(0.1％+0.05Ω) |
| ความต้านทานของฉนวน | 1000V DC | 50M-1000MΩ1นาที |
| ความต้านทานแรงดึงของเทอร์มินัล | เส้นผ่านศูนย์กลางของเส้นลวด ≤1.5 กับ 20N, เส้นผ่านศูนย์กลางของเส้นลวด ≥1.5 พร้อม 40N, ความตึงของขั้ว 20N ปลายทองแดง / ปลายสแตนเลส 40N |
ไม่มีปิด |
| ความต้านทานการสั่นสะเทือน | 1.5 มม., 10-55-10Hz แต่ละ 2 ชั่วโมง | ไม่เสียหายไม่มีปิด |
| โหลดชีวิต | ที่แรงดันไฟฟ้า 90 นาที "เปิด" 30 นาที "ปิด" รวม 500 ชั่วโมง | △R≤±(3％+0.1Ω) |
| ช็อกความร้อน | ที่ 30 ℃, 30 นาที, -55 ℃, 15 นาที | △R≤±(0.5％+0.1Ω) |
| ความต้านทานต่อความชื้น | อุณหภูมิ:40±2℃ ,ความชื้น: 90％-95％.240ชั่วโมง | △R≤±(3％+0.1Ω) |
| การทดสอบความต้านทานอุณหภูมิต่ำ | เก็บที่อุณหภูมิ -65℃±3℃ สำหรับ 2H | △R≤±(1%+0.1Ω) |
| การทดสอบความทนทานต่ออุณหภูมิสูง | เก็บที่อุณหภูมิ 70 ℃± 2 ℃ เป็นเวลา 16 ชม. ต่อวงจร DC แรงดันไฟฟ้าที่กำหนดเป็นเวลา 1 วินาที | △R≤±(1%+0.1Ω) |
| ไม่ติดไฟ | กำลังไฟพิกัด 10 เท่า เปิดเครื่องเป็นเวลา 5 วินาที | โดยไม่ต้องเผาไหม้ |
การใช้งาน:
การเชื่อมอย่างกว้างขวาง, แหล่งจ่ายไฟ, อุตสาหกรรมทหาร, การบิน, การผลิตพลังงานลม, การผลิตพลังงานแสงอาทิตย์, อุปกรณ์อัตโนมัติ, ระบบรถไฟและอุตสาหกรรมอื่นๆ และสามารถทำเป็น Load Bank ได้ตามความต้องการของลูกค้า

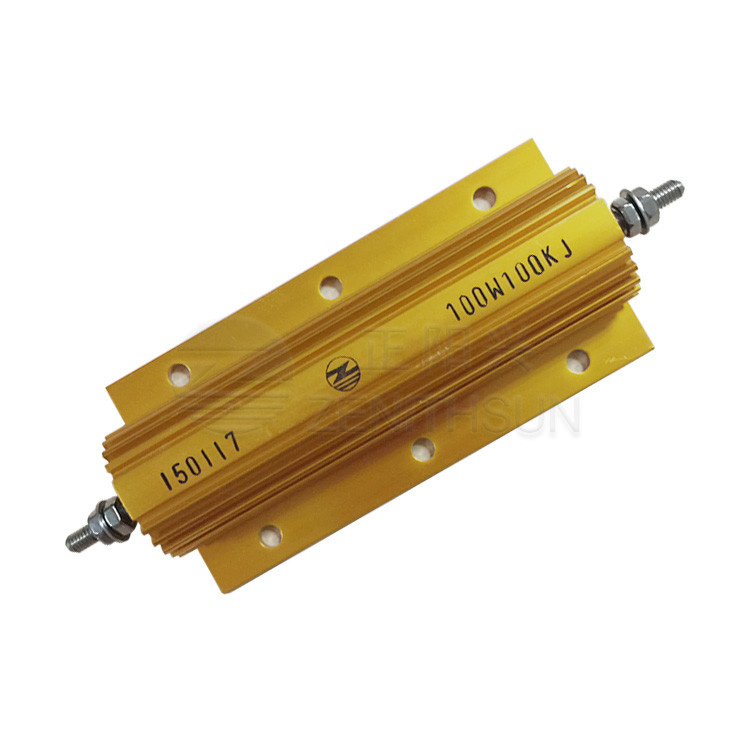

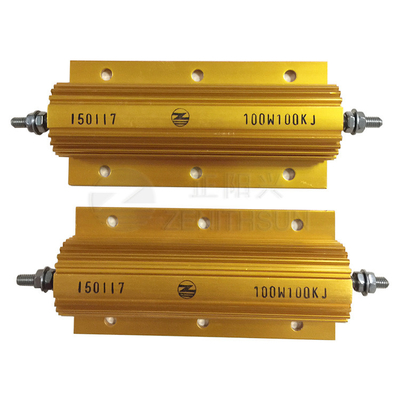

ภาพผลิตภัณฑ์:
