รายละเอียดสินค้า:
|
| เทคโนโลยี: | ฟิล์ม | กำลังไฟพิกัด: | 120w |
|---|---|---|---|
| ค่าความต้านทานที่ไม่ปกติ: | 4.7Ω-500MΩ | ความอดทน: | ±1%,±5%,±10% |
| สี: | สีดำ | นำไปสู่จุดสิ้นสุด: | ลวดอุณหภูมิสูง |
| แสงสูง: | ตัวต้านทานแบบฟิล์มหนา 120W,ตัวต้านทานแบบฟิล์มหนา 30K,ตัวต้านทานกำลังฟิล์มหนา 30K |
||

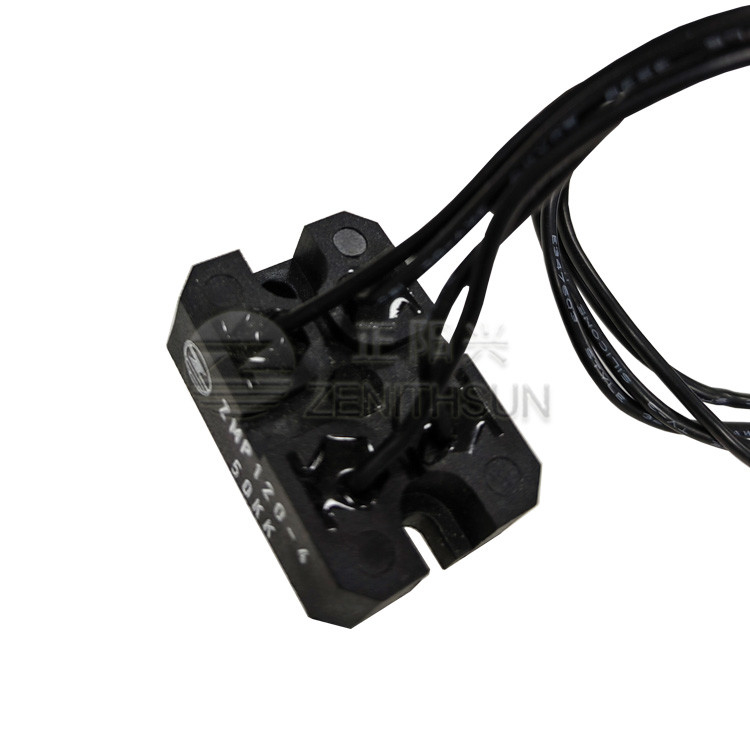

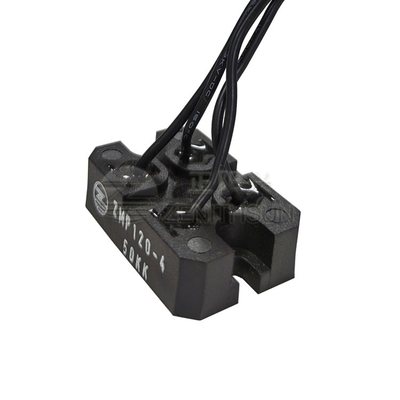

ตัวต้านทานแบบฟิล์มหนากำลังแรงสูงพิเศษ 120W 30K พร้อมการออกแบบที่ไม่เหนี่ยวนำ
สำหรับติดบนฮีทซิงค์ เทคโนโลยีฟิล์มหนา
โครงสร้าง
1. การพิมพ์สกรีน, ชั้นพิมพ์ฟิล์มตัวต้านทานที่มีความหนาหลายสิบไมครอน, เผาที่อุณหภูมิ เมทริกซ์เป็นเซรามิกอะลูมิเนียมออกไซด์ 96% มีค่าการนำความร้อนที่ดีและมีความแข็งแรงเชิงกลสูง ฟิล์มตัวต้านทานที่มีสารละลายรูทีเนียมโลหะมีค่าพร้อมไฟฟ้าที่เสถียร คุณสมบัติ.
2. กระบวนการทางเทคโนโลยี: อิเล็กโทรดการพิมพ์อิเล็กโทรดการพิมพ์ตัวต้านทานการเผาผนึกตัวต้านทานการพิมพ์การเผาสื่อการพิมพ์ขนาดกลางการเผาผนึกแล้วการปรับความต้านทานการเชื่อมการห่อหุ้มและกระบวนการอื่น ๆ
คุณสมบัติ
1. คำแนะนำสำหรับการติดตั้งบนฮีทซิงค์เพื่อเพิ่มการกระจายความร้อน ตัวเคสด้านล่างติดอยู่กับฮีทซิงค์ของระบบ และตัวต้านทานจะกระจายความร้อนผ่านการแลกเปลี่ยนความร้อนระหว่างเคสด้านล่างกับฮีทซิงค์ อุณหภูมิแวดล้อมในที่นี้หมายถึงด้านล่าง อุณหภูมิเคสของตัวต้านทาน ซึ่งโดยทั่วไปจะเรียกว่าอุณหภูมิที่อยู่ตรงกลางของเคสด้านล่าง
2.ช่วงพลังงาน: 30W-800W.
3.Non-Inductive, ความต้านทาน- ไฟฟ้าแรงสูง, ขนาดเล็ก, พลังงานสูง, อายุการใช้งานยาวนาน, ความต้านทานความชื้น, ความเสถียรสูง
4.เชื่อมต่อเกลียวเกลียว M5 (มาตรฐาน M5,M4 ตามคำขอ)
ข้อมูลจำเพาะ
| ลักษณะการปฏิบัติงาน | ||
| ทดสอบ | เงื่อนไขการทดสอบ | ผลการทดสอบ |
| ความทนทานต่อความต้านทาน | แรงดันทดสอบ ≤3V อุณหภูมิแวดล้อม 25℃ | ข---ด---ฟ---จี---เจ--เค |
| ค่าสัมประสิทธิ์อุณหภูมิ | R0: อุณหภูมิห้อง (T0) ค่าความต้านทาน R1: อุณหภูมิห้อง T0 + 100 ℃ (T1) ค่าความต้านทาน |
±50~±500PPM/℃ |
| เกินเวลาสั้น ๆ | กำลังไฟพิกัด 5 เท่า แต่ไม่เกิน 1.5 เท่าของแรงดันไฟฟ้าทำงานต่อเนื่องสูงสุดเป็นเวลา 5 วินาที | △R≤±(0.3％+0.1Ω) |
| ความต้านทานของฉนวน | 500V DC | ≥10GΩ1นาที |
| ความทนทานต่ออุณหภูมิห้อง | คะแนนโหวต, 90 นาทีบน, หยุด 30 นาที, อุณหภูมิเคสกลางด้านล่าง≤ 85 ℃ (120W-800W), อุณหภูมิเคสด้านล่างตรงกลาง≤ 25 ℃ (30W-100W) รวม 1,000 ชั่วโมง |
△R≤±(0.5％+0.1Ω) |
| สภาวะคงตัวของความชื้น | อุณหภูมิ:40±2℃ ,ความชื้น:90％-95％.56วัน | △R≤±(0.25％+0.1Ω) |
| การทดสอบความต้านทานอุณหภูมิสูง/ต่ำ | เก็บที่อุณหภูมิ -55℃～125℃ เป็นเวลา 2H รอบ 5 ครั้ง | △R≤±(1%+0.1Ω) |
| อุณหภูมิแวดล้อมในการทำงาน | -55℃～150℃ | / |
แอปพลิเคชั่น
ใช้กันอย่างแพร่หลายในไดรฟ์ความเร็วตัวแปร, แหล่งจ่ายไฟ, อุปกรณ์ควบคุม, การสื่อสาร, การควบคุมอัตโนมัติ, การควบคุมเครื่องยนต์, อิเล็กทรอนิกส์กำลัง, อุปกรณ์ทางการแพทย์, การส่งกำลัง, การปรับแรงดันไฟฟ้าของตัวเก็บประจุ, การคายประจุของตัวเก็บประจุ, กำลังไฟ, อิเล็กทรอนิกส์ยานยนต์, เครื่องทำความร้อนเหนี่ยวนำ, อุปกรณ์จ่ายไฟ, การส่งไฟฟ้า การชดเชยกำลังไฟฟ้ารีแอกทีฟ การดูดกลืนและการคายประจุ RC และอุตสาหกรรมอิเล็กทรอนิกส์กำลังอื่นๆ การผลิตไฟฟ้าจากลม การผลิตไฟฟ้าโซลาร์เซลล์ และสาขาพลังงานใหม่อื่นๆ
วิธีการสั่งซื้อ:
ZMP120_Ohmic Value_Tolerance
ตัวอย่างเช่น:ZMP120 5R 5%
