รายละเอียดสินค้า:
|
| เทคโนโลยี: | ฟิล์ม | กำลังไฟพิกัด: | 35W |
|---|---|---|---|
| ค่าความต้านทานที่ไม่ปกติ: | 2.2Ω-500MΩ | ความอดทน: | ±1%,±5%,±10% |
| สี: | สีดำ | ตะกั่ว: | ทองแดง, ชุบดีบุก |
| แสงสูง: | 35W10R ตัวต้านทานแบบเหนี่ยวนำกำลังสูง,ตัวต้านทานแบบไม่ใช่ตัวเหนี่ยวนำกำลังสูงแบบฟิล์ม,ตัวต้านทานกำลังไฟฟ้าแบบไม่เหนี่ยวนำ 35W10R |
||
ตัวต้านทานแบบฟิล์มกำลังแรงสูงแบบไม่เหนี่ยวนำสำหรับการควบคุมแรงดันไฟฟ้า ,
สำหรับติดบนฮีทซิงค์ เทคโนโลยีฟิล์มหนา
โครงสร้าง
1. ฟิล์มตัวต้านทานที่มีสารละลายรูทีเนียมโลหะมีค่าพร้อมคุณสมบัติทางไฟฟ้าที่เสถียร
2. แพคเกจที่ห่อหุ้มและหุ้มฉนวนอย่างสมบูรณ์สำหรับค่าโอห์มมิกต่ำและการออกแบบที่ไม่เหนี่ยวนำสำหรับการใช้งานความถี่สูงและพัลส์โหลด
3.Thick Film Resistor สำหรับการใช้งานความถี่สูงและพัลส์โหลด;
4.Non-Inductive,Resistance-high voltage,ขนาดเล็ก,high power,long life,moisture resistance,high Stable.
คุณสมบัติ
1.คำแนะนำสำหรับการติดตั้งบนฮีทซิงค์เพื่อเพิ่มการกระจายความร้อน ตัวต้านทานแบบฟิล์มหนาสำหรับการใช้งานความถี่สูงและพัลส์โหลด
2. ตัวเคสด้านล่างติดอยู่กับฮีทซิงค์ของระบบ และตัวต้านทานจะกระจายความร้อนผ่านการแลกเปลี่ยนความร้อนระหว่างเคสด้านล่างกับฮีทซิงค์ อุณหภูมิแวดล้อมในที่นี้หมายถึงอุณหภูมิเคสด้านล่างของตัวต้านทาน ซึ่งโดยทั่วไปจะเรียกว่า อุณหภูมิตรงกลางกล่องด้านล่าง
3.เหมาะสำหรับอุปกรณ์จ่ายไฟ ติดตั้งกับอ่างความร้อน.
ข้อมูลจำเพาะ:
| ลักษณะการปฏิบัติงาน | ||
| ทดสอบ | เงื่อนไขการทดสอบ | ผลการทดสอบ |
| ความทนทานต่อความต้านทาน | แรงดันทดสอบ ≤3V อุณหภูมิแวดล้อม 25℃ | ข---ด---ฟ---จี---เจ--เค |
| ค่าสัมประสิทธิ์อุณหภูมิ | R0: อุณหภูมิห้อง (T0) ค่าความต้านทาน R1: อุณหภูมิห้อง T0 + 100 ℃ (T1) ค่าความต้านทาน |
±50~±500PPM/℃ |
| เกินเวลาสั้น ๆ | กำลังไฟพิกัด 5 เท่า แต่ไม่เกิน 1.5 เท่าของแรงดันไฟฟ้าทำงานต่อเนื่องสูงสุดเป็นเวลา 5 วินาที | △R≤±(0.3％+0.1Ω) |
| ความต้านทานของฉนวน | 500V DC | ≥10GΩ1นาที |
| ความทนทานต่ออุณหภูมิห้อง |
คะแนนโหวต, 90 นาทีบน, หยุด 30 นาที, อุณหภูมิเคสกลางด้านล่าง≤ 85 ℃ (120W-800W), รวม 1,000 ชั่วโมง |
△R≤±(0.5％+0.1Ω) |
| สภาวะคงตัวของความชื้น | อุณหภูมิ:40±2℃ ,ความชื้น:90％-95％.56วัน | △R≤±(0.25％+0.1Ω) |
| การทดสอบความต้านทานอุณหภูมิสูง/ต่ำ | เก็บที่อุณหภูมิ -55℃～125℃ เป็นเวลา 2H รอบ 5 ครั้ง | △R≤±(1%+0.1Ω) |
| อุณหภูมิแวดล้อมในการทำงาน | -55℃～150℃ | / |
แอปพลิเคชั่น
ใช้กันอย่างแพร่หลายในไดรฟ์ความเร็วตัวแปร, แหล่งจ่ายไฟ, อุปกรณ์ควบคุม, การสื่อสาร, การควบคุมอัตโนมัติ, อุปกรณ์จ่ายไฟแบบสวิตชิ่ง, snubbers และการควบคุมมอเตอร์, ความถี่สูงและโหลดพัลส์, การควบคุมแรงดันไฟฟ้า, ยานยนต์และการวัด, การผลิตไฟฟ้าโซลาร์เซลล์และสาขาพลังงานใหม่อื่น ๆ

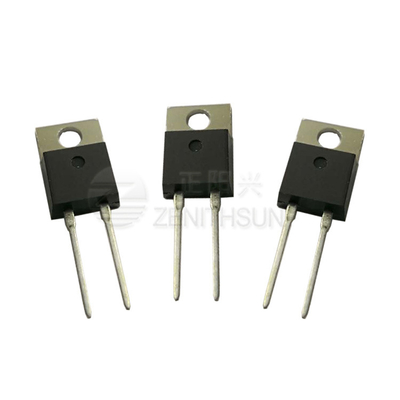

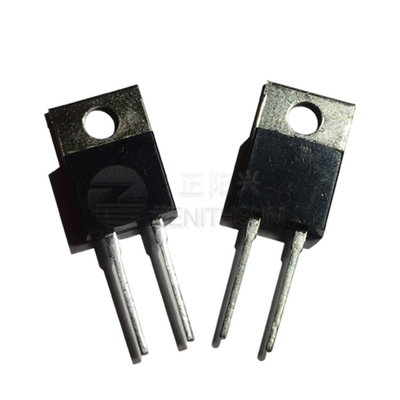

ภาพสินค้า:
วิธีการสั่งซื้อ:
ZMP30_Ohmic Value_Tolerance
ตัวอย่างเช่น:ZMP30 40R 10%
